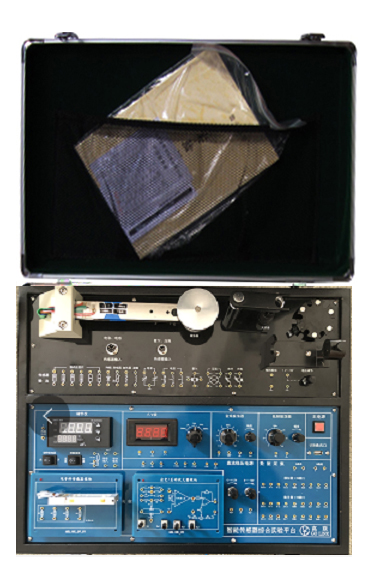

HK-XS-02智能传感器系统实验箱

一、主控台部分及主要技术概况：

   高稳定的±15V、＋5V、±4V、＋2V~＋12V可调八种直流稳压电源；并带有电源短路报警功能。主控台面板上还装有电压、气压、电流表、频率、温度、转速、（3位半）数字显示表。音频信号源（音频振荡器）1KHz~10KHz（可调、带保护）；低频信号源1Hz~30Hz(可调、带保护)；气压源0－20kpa可调，高精度PID仪表（控制温精度±0.5℃、量程400℃、电压表200mv、2V、20V三挡切换。

二、机电传感器模块配置：

   主板具有电源指示灯，具有多路直流电源、信号源可调旋钮。卡槽式模块、方便使用可结合ELVISIII-board、myDAQ-board 、myRIO-board平台使用。

1、电阻应变式传感器、应变式实验模块0－500g（200）±0.5%

2、扩散硅压力传感器、压力传感器实验模块0-20kpa±1%8

3、差动变压器、差动变压器实验模块±4mm±1%

4、电容式传感器、电容传感器实验模块±2.5mm±3%

5、霍尔式位移传感器、霍尔传感器实验模块±2.5mm±2%

6、霍尔式转速传感器、转动源模块2400转／分±0.5%

7、磁电式传感器 2400转／分±0.1%

8、压电式传感器及压电传感器实验模块

9、电涡流位移传感器及电涡流位移实验模块3mm±2%

10、光纤位移传感器、光纤位移实验模块2.5mm±5%

11、光电转速传感器2400转／分±0.5%

12、集成温度传感器常温-150℃±3 %

13、Pt100铂电阻常温-760℃±3%（三线制）

14、Cu50铜电阻常温-150℃±3%（三线制）

15、K型热电偶常温-800℃±2%

16、E型热电偶常温-800℃±2%

17、气敏传感器 50-2000PPm （对酒精敏感）

18、湿敏传感器 10－95%RH
