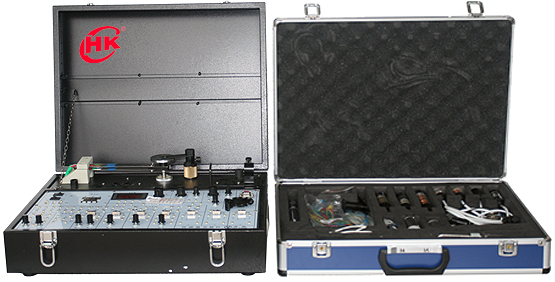

HK^®-XS-01传感器系统实验箱

 一、产品简介
    HK-XS-01，根据院校实验室的实际情况，为适应不同类别、不同层次的专业需要，最新主推的箱式传感器实验仪XS-01传感器系统实验箱主要用于各大、中专院校开设的“传感器原理”“自动检测技术”“非电量电测技术”“工业自动化仪表与控制”“机械量电测”等课程的实验教学。XS-01传感器系统实验箱采用的传感器大部分是工业结构，便于学生加强对书本知识的理解，并在实验过程中，通过信号的拾取，转换，分析，培养学生作为一个科技工作者具有的基本操作技能与动手能力。

二、产品组成：
1、主板部分提供高稳定的±15V、＋5V、±4V、＋1.2V~＋12V可调等直流稳压电源；面板上还装有电压、频率显示表。 音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；智能调节仪表；RS232计算机串行接口。
2、信号源
1）加热源＜150℃（可调）；、
2）振动源 1 Hz~30Hz；
3）转动源 0~2400r/min
3、传感器：详见下表（共十九种传感器）
4、数据采集卡及处理软件：详见（六、V9.0数据采集卡及处理软件的特点）
5、实验箱：专用实验箱尺寸为515×420×185(mm)。
三、产　品　特　点：
1、传感器的结构已从原理型转向工业检测传感器，传感器已由定性转向定量，有一定的精度，更便于计算机做实验的特性分析。
2、仪器配温度源等加热装置。整个仪器采用手提式箱式结构，便于管理，实验完成后，便于保管存放。
四、产品技术指标 ：

五、系统可选配置详解：

1、数据采集系统

（1）具有8路模拟量输入：8路单端电压输入或4路差分输入，可切换2路电流输入

（2）ADC分辨率：12位

（3）最大采样速率：100K/S(全通道下),单通道下不低于200K/S.

（4）多种采样方式：定时采样，定长采样，单步采样，实时采样

（5）输入低通滤波，过压保护

（6）具有16路数字量（开关量）输入输出：8路输入，8路输出

（7）支持波形输出：正弦波，方波，三角波，锯齿波任意波形

（8）波形频率可调：范围0-10000HZ

（9）支持打印功能，实验结果可在实验结束后打印出来。

（10）支持Win7---Win10系统

2、虚拟仿真系统

提供实验仪器在极端天气条件下从被破坏到修复的虚拟仿真过程，整个过程无须通过外接设备即可完成实验观察。

3、实验教程

配套2020年出版发行的传感器检测规划教材，具有出版书号。实验实训配套教材具有扫二维码疑难讲解功能。

4、基于NI虚拟仪器的机电传感器（属于独立选配可拔插模块类型套件）

4.1、信号转换分析系统

①、模拟采集通道2路，分辨率16bits，采样率200KS/s。

②、模拟输出通道2路，分辨率16bits，采样率200KS/s。

③、数字通道8路，TTL逻辑电平。

④、计数器通道1路，分辨率32bits，最大脉冲更新速率1MS/s。

⑤、具有数字万用表功能，测量信号类型支持电压、电流、电阻、二极管。

⑥、支持LabVIEW开发平台，及Multisim、Matlab等平台。

4.2、信号控制系统

①、兼容NI教学实验室虚拟仪器工程教育平台。

②、插拔式模块化设计，易插拔，具有金手指接口。

③、包含4个SLOT的槽位,模块易插拔和切换进行实验。

④、包含5V，+-12V 电源LED指示。

⑤、带可调电源接口。

⑥、包含16个模拟量接口，16--24个数字量接口可选根据实验传感器确定，具备信号发生器，可调电源接口等。

4.3、虚拟仿真软件

①、提供一站式从实验原理，到实验步骤，实验操作，实验仿真，实验数据的智慧教学实验管理软件，可视化实验操作和实验数据可视化管理，支持在线升级和下载，支持HTML5,PYTHON，LabVIEW开发语言，实验软件集成各种示波器、数字万用表、函数发生器、可变电源、伯德图分析仪以及其他常用实验室虚拟仪器，实验软件同时支持虚拟仿真平台相结合。

②、在线提供CLAD认证统一模拟考试以及提供在线MOOC LabVIEW学习课程。

③、可根据硬件实验列表，结合实验内容与知识点，为每一个实验提供LabVIEW实验课程软件，软件中须体现实验内容、实验目的，实验原理等，借助虚拟仿真的优势，帮助学生完成实验的自动测量。软件具有开放性，给学生提供例程演示。软件界面具有形象、直观和互动性良好的特点。

4.4、基本检测创新件

①、创新Ardion核心板：

1).内存：DDR 512MFlash：具有总线缓冲器。

2).速率：100M Ethernet 控制器。

3).提供无线WIFI接口，提供无线WIFI模块。

4).USB CLIENT: 1个。

5).RS232接口: 1路。

6).SPI扩展接口: 1路。

7).音频:音频，具有VOIP功能。

8).AD: 12bits AD，有外接电位器可调节AD输入。

9).LED数码显示: 多路LED工作状态指示，数码管。

4.5、转速源：

1).转动源：2～15V直流电源驱动，0～3000rpm可调。

2).电源：DC  +15V、-15V，0~15V可调。

3).支持虚拟仪器LabVIEW,支持IO Lab实验软件，支持IO Lab和虚拟仿真平台结合。

4.6.支持虚拟仪器平台和转接板。USB 接口：低功耗 带增益能同时捕获多通道数据。串口TTL电平，波特率范围 1200bps ~ 115200bps。

1).工作频率为2.380GHz~2.500Ghz，共16个物理频段。

2).支持65536个网段，不同网段可以从软件上区分出网络。

3).发送模式：支持具备应答机制的单播模式和广播模式。

4.7、接口类型：SPI，UART。

1).工作频率：13.56MHz。

2).读卡距离：0～60mm（mifare1卡）。

3).数据传输速率：最大10Mbit/s。

4).工作电流：13—26mA/直流3.3V。

5).空闲电流：10-13mA/直流3.3V。

6).休眠电流：<80uA。

7).峰值电流：<30mA。

4.8、振动源：

1).量程≥3mm。

2).电源：DC  +15V、-15V。

3).支持虚拟仪器LabVIEW,支持IO Lab实验软件，支持IO Lab和虚拟仿真平台结合。

4).支持虚拟仪器平台和转接板。

4.9、检测系统：图形检测CCD传感器应用。

4.10、仿真软件：

1).系统集成开发软件包含多个组件具备模拟仿真功能，能够控制整个系统；具体功能包括三维显示、干涉检查、操作时间预测、程序的执行等功能，可以很容易地在个人电脑上检查并能灵活地考虑系统布局，测量操作时间并创建程序。

2).实时处理软件。

3).便携易用的图像处理软件，包含的标准功能工具包括：区块分析、极坐标搜索、图像加边工具、图框等。能够完全、无缝地集成到开发环境中。

5、配套4基于NI虚拟仪器的机电传感器实验模板技术参数

采集模块为16位精度，软件为图形化编程平台；振动实验模块量程0-1kg；应变片阻值350欧；差动式传感器模块交直流全桥测量；电容式传感器模块量程大于5mm；霍尔式传感器模块量程正负3mm；电涡流传感器模块量程大于3mm；光纤传感器模块线性范围正负1mm；压电式传感器模块谐振频率大于10khz；热电式传感器模块可插拔形式；磁电式传感器模块可插拔形式；热释电传感器模块可插拔形式；温控源最大温度150摄氏度；转动源可程控调节；振动源可程控调节；转接板兼容多个平台；传感器符合行业标准

六、实验项目：

1．金属箔式应变片单臂电桥性能实验
2．金属箔式应变片半桥性能实验
3．金属箔式应变片全桥性能实验
4．金属箔式应变片单臂、半桥、全桥性能比较实验
5．金属箔式应变片温度影响实验
6．直流全桥的应用——电子秤实验
7．交流全桥的应用——振动测量实验
8．扩散硅压阻压力传感器的压力测量实验
9．差动变压器的性能实验
10．激励频率对差动变压器特性的影响实验
11．差动变压器零点残余电压补偿实验
12．差动变压器的应用――振动测量实验
13．电容式传感器的位移特性实验
14．电容传感器动态特性实验
15．直流激励时霍尔式传感器的位移特性实验
16．交流激励时霍尔式传感器的位移特性实验
17．霍尔测速实验
18．磁电式转速传感器的测速实验
19．用磁电式原理测量地震
20．压电式传感器测振动实验
21．电涡流传感器的位移特性实验
22．被测体材质对电涡流传感器的特性影响实验
23．被测体面积大小对电涡流式传感器的特性影响实验
24．电涡流传感器测量振动实验
25．电涡流传感器测转速实验
26．光纤传感器的位移特性实验
27．光纤传感器测量振动实验
28．光电转速传感器的转速测量实验
