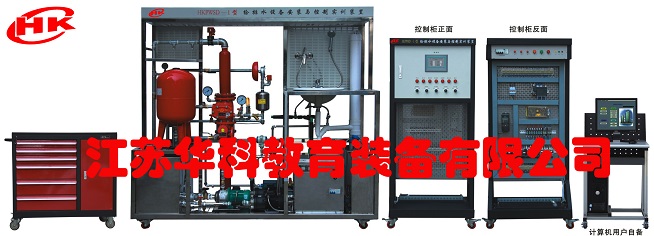

本装置是专门为中等职业学校开设的“给排水工程施工与运行”、“建筑设备安装”、“市政工程施工”、“楼宇智能化设备安装与运行”等水电类相关专业而研制的，装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对象系统设计实训模型，通过该装置的操作训练可考核参赛选手掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等；同时，可考核参赛选手的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。

装置参数：

    1.电源：三相四线AC380V±10% 50Hz 功率：15Kw

    2.外形尺寸：2800mm×1000mm×2000mm

    3.装置底部带树脂绝缘万向脚轮方便移动及固定

    4.安全用电带有接地保护、漏电保护、应急急停保护，符合相关国家标准

四、基本配置：

    1、电脑桌：黑色、集成键盘托。

    2、生活冷（热）给水模块包括给冷水泵、热水泵、常压锅炉、不锈钢给（补）箱、压力传感器、水表、阀门及混水阀门等组成。整个系统模块完整并模拟实际应用。

    3、喷淋灭火模块

       模型框架和水箱等主要部件使用不锈钢器件，保证不生锈、不易老化，可以模拟两层大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。

模型配置如下：

     1）、喷淋水泵，功率550W，扬程:30米，流量:8立方米/小时: 1台

     2）、湿式报警阀，口径:Ф100mm，额定工作压力1.2MPa : 1台

     3）、玻璃球喷头，68℃温级: 5个

     5）、水流指示器，灵敏度15L-37.5L/min: 2个

     6）、感烟探测器: 1个

   4、生活排水及污水模块包括污水池、沉淀池、液位传感器、污水泵及管道组成。管道材质为PVC材料，实现完整的排水系统，污水泵可根据检测液位判断来实现启停来排污。

   5、控制模块包含配电柜、可编程控制器、变频器、传感器、组态控制软件，实现针对该装置的楼宇自动化功能实训。
