HKLYZDH型楼宇自动化工程技能实训系统

      楼宇自动化工程综合实训系统，是一套为职业院校,职业教育机构研制的“智能楼宇自动化应用技术”专业配套的综合实验、实训设备。设备以当前楼宇自动化技术实际应用为基础，并将实际与教学相结合，构建综合教学，集成了以下几个部分的内容：

1、对讲门禁系统（可视门禁系统、非可视门禁系统）；
2、安防系统；
3、消防系统；
4、视频监控系统；
5、综合布线系统；
6、DDC系统稳定可靠，结构合理清晰，完全满足于各类大中专院校、中职学校的教学实验、实训考核、课程设计和毕业设计。

二、系统特点：

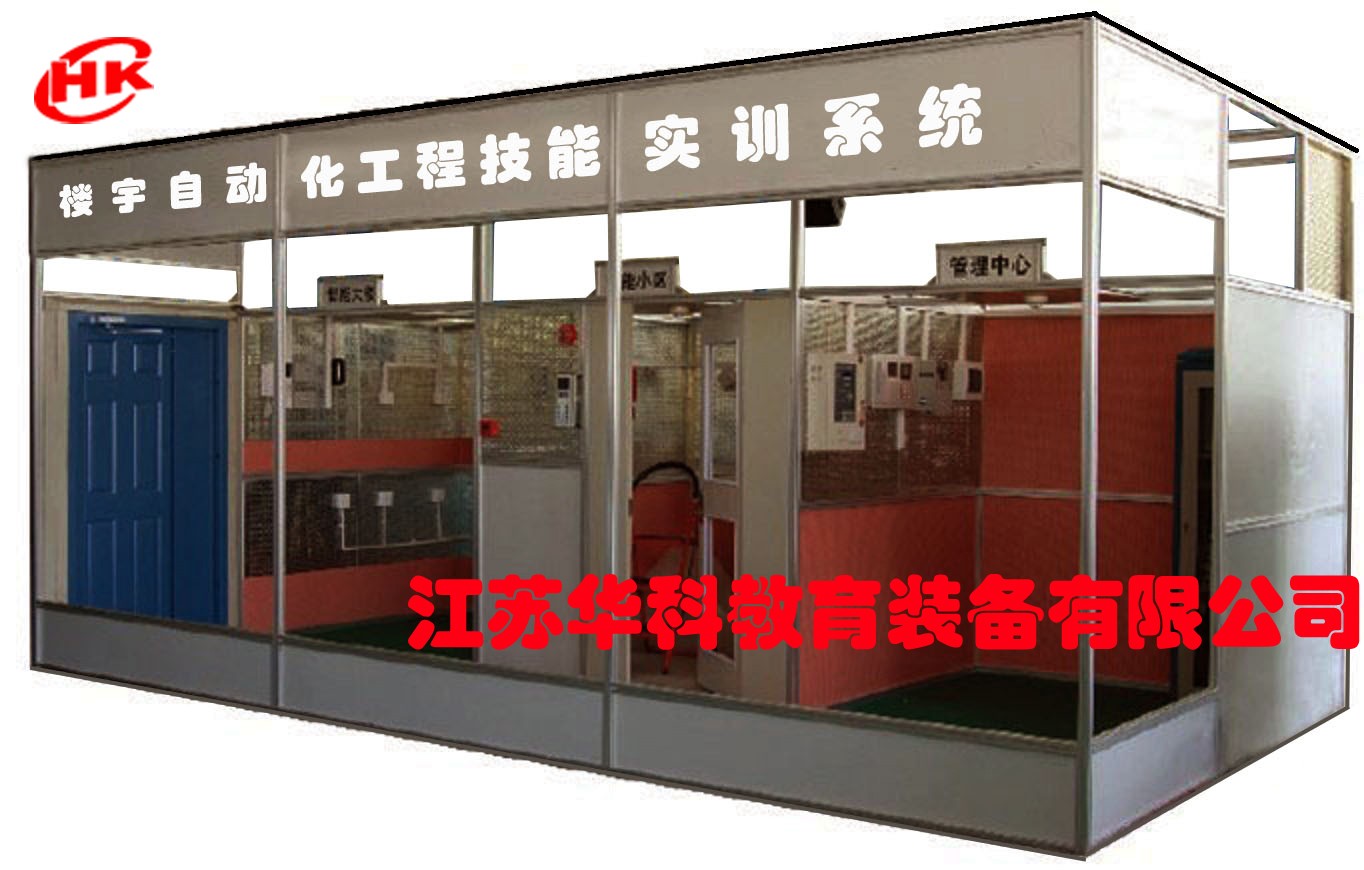

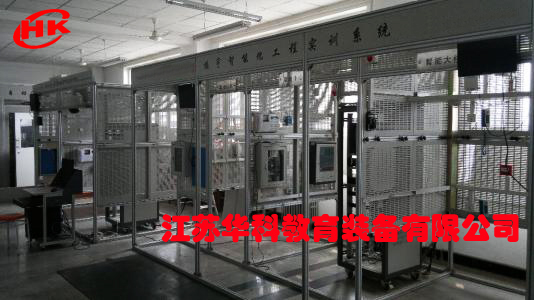

    楼宇自动化综合实训系统的主体结构由活动网孔板制成的房间和楼道模型，包括：

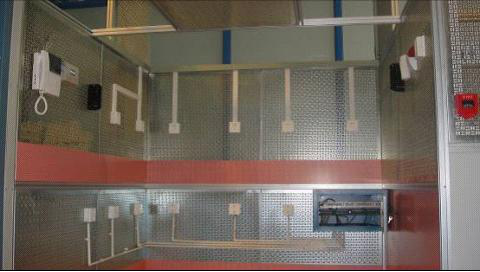

     1.模拟房间：2套模拟房间，分别模拟住户机房或者两个住户，房间提供了4个墙面（加顶墙）和1扇门的安装范围，楼道安装消防设施和楼道监控设施。

     2.模拟住户：用于安装“对讲门禁系统”、“安全防卫系统”、“视频监控系统”、“消防系统”、 “综合布线系统”、“DDC系统”。
     1）、设备直观：主要设备均采用直接外露的安装形式，设备可以更加直观的展现在学生面前，缩短了学生从教室到工业现场的过渡和适应时间。
     2）、结构灵活：系统为两层房间式结构，全铝合金结构，系统使用更加灵活，可满足实验和实训等多种内容要求。

     3）、设备开放性、扩展性强：教师可以根据自己的教学需要方便、快速的更换主要设备。
     4）、贴近现场实际：该设备的实训内容均为工业现场主流技术应用，适应当今楼宇自动控制技术的发展，可以满足学生做实验、课程设计，毕业设计的需要和学校承接工程之需求。
     5）、突出实训：系统采用全铝合金结构、网孔板固定的方式，能够方便的进行各种小型工程项目设计，充分锻炼学生的动手能力和解决问题的综合能力。学科延展性强：该实训装置可以满足大、中专及技术类院校的《楼宇自动化技术》、《楼宇自动化技术与应用》、《楼宇自动化技术与工程》、《智能建筑楼宇自控系统》等相关课程的教学实训要求。
     6）、短路保护：电源部分任何两相有接触，即切断电源。
     7）、过载保护：过载就是负荷过大，超过了设备本身的额定负载，产生的现象是电流过大，用电设备发热，线路长期过载会降低线路绝缘水平，甚至烧毁设备或线路；
     8）、漏电保护：电源部分有漏电现象，电流超过一定值，即切断电源。

      9）、连接线及插座：全封闭结构，使用安全、可靠、防触电。
     10）、接地保护：保护接地就是把电气设备的金属外壳用足够粗的金属导线与大地可靠地连接起来。总体电源输入：AC220V，第三方式接地。
     11）、直接电源输出：万能三插，AC220V。
     12）、受控控制方式：开关、运行、停止（锁定）按钮。
      13）、受控保护方式：16A单相漏电保护开关、直流开关电源。
      14）、受控电源输出：大安全型插拔接口，AC220V_1.5mm2，DC24V_0.75mm2、DC18V_0.75mm2、DC12V_0.75mm2。
      15）、直流电源功率：DC24V_6A、DC18V_8A、DC12V_12A。
      16）、总线连接接口：小安全型插拔接口，0.25mm2，最大容量8位。
      17）、电脑网络接口：RJ45超五类屏蔽（10/100Mbps）。
      18）、外形尺寸：5920mm*3380mm*2740mm

三、系统分项模块介绍：
（1）、可视门禁系统：

（2）、非可视门禁系统：

（3）、安防系统：

（4）、消防系统：

（5）监控系统

（6）网络综合布线系统

四、系统概述 ：
      网络综合布线系统是智能楼宇系统的组成部分，是实现内部通讯及外部通讯的信息通路，是数据、信号交流与处理的重要环节。内部与外部各信息（语音信息、数据信息、视频信息等）使用单位的信息交流、交换，都需要通过综合布线与计算机网络系统来实现。

五、系统特点 ：
整个网络系统结构包含了综合布线在楼宇中常见系统：工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统。系统中采用的部件均是实际工程中比较著名的品牌，有很大的实用性和通用性。
六、基本配置 ：
1.交换机 ：
      支持IEEE802.3 10Base-TX网络标准，CSMA/CD协议；具有10/100 Mbps（半双工），20/200 Mbps（全双工）传输速率；LED电源指示灯、LINK/ACT/10-100M；支持UTP/STP3类型或5类电缆媒体介质；24个RJ45端口；通过FCC Part 15 Class A,CE认证。
2.程控交换机 一路输入，8路输出，模拟空分交换制式；音频拨号方式。
3．其它 ：
    具有配线架、理线环、电线配线箱等。
七、部分实训项目 ：
   1、对讲门禁系统安装、接线和调试项目：
● 系统部件安装
● 系统接线
● 设置可视对讲门禁系统器件的相关参数
● 室外主机地址设置
● 室内分机地址设置
● ID卡分配与注册
● 管理中心机设置
● 室外主机呼叫室内分机
● 室内分机呼叫管理中心机
● 室外主机呼叫管理中心机
● 密码开锁
● 室内分机主动开锁
● 刷卡开锁
● 可视对讲软件记录、处理开门、报警信息
 2、安防系统安装、接线和调试项目：
● 系统部件安装
● 系统接线
● 安防探测器和报警器
● 视频监控之间联动的参数设置、联动编程
  3、消防联动系统安装、接线、调试、编程和运行项目：
● 系统部件安装
● 系统接线
● 通过系统模块的参数设置和联动编程，实现消火栓泵、排烟机、声光报警器、消防广播的手动操作和联动
4、视频监控系统安装、接线和编程、调试项目：
● 系统部件安装
● 系统接线
● 通过系统模块的参数设置和编程，实现监视器的视频监控和画面切换，高速球型云台旋转、聚焦动作控制和报警联动录像
6、综合布线系统安装、布线、接线、调试、编程和运行项目：
● 系统部件安装
● 系统接线
● 通过系统模块的参数设置和编程，实现终端电话呼叫、信息插座功能测试
八、设备配置表
