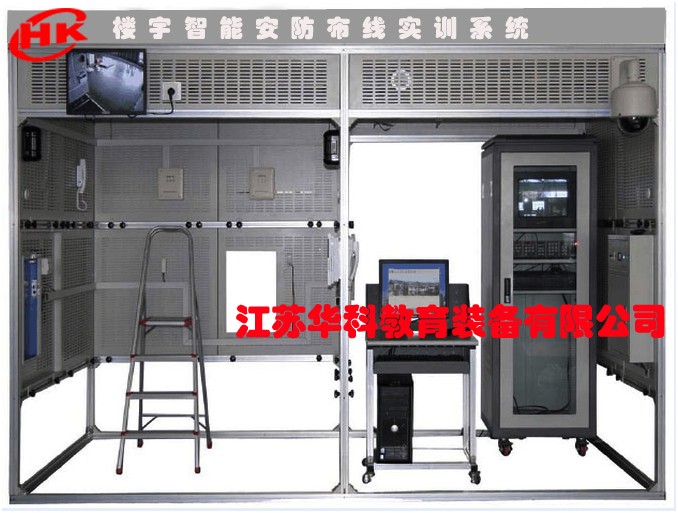

HKLYAFBX型楼宇智能安防布线实训系统

一、系统概述：

      1、本系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。

      2、系统以建筑模型为结构基础，包括安保区域和管理中心两部分，安保区域可模拟智能小区的安保房间，也可模拟智能大楼的安保房间。在此系统进行项目训练，可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

二、 主要技术指标：

1．输入电源：单相三线 220V±10% 50Hz

2．工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m

3．装置容量：≤1.0kVA

4．外型尺寸：3120mm×1580mm×2310mm

5．安全保护：具有漏电压、漏电流保护，安全指标符合国家标准

三、 系统结构与组成

    1、楼宇智能安防布线实训系统采用模型模块化设计，由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

    2、建筑模型由标准规格的铝合金工业型材和网孔式安装板组成，设有总电源箱。建筑模型分为安保区域和管理中心两部分，安保区域设有单元门和单户窗，实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。

   3、管理中心实现安保区域的集中监控和管理，安装有管理中心机、视频监控柜、监控计算机等典型管理设备。

   4、在安保区域内安装典型探测器（烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等）、巡更点、红外对射，安保区域的房间窗户装有幕帘探测器，实现室内安防与周界防范功能。

   5、在管理中心区域和安保区域内，安装典型监控器材（半球摄像机、红外摄像机、枪机、高速球摄像机等），实现关键区域视频监控，设有两台监视器，其中一台17寸液晶监视器，一台14寸CRT监视器。

   6、系统中的各模块既可单独调试、运行，也可通过接线和配置，进行联动实训。功能区域之间采用工程桥架实现系统连接。

四、 实训项目：

   1.智能建筑安防布线的实施

   2.对讲门禁系统安装、接线与调试

   3.室内安防与周界防范系统安装、接线与调试

   4.视频监控系统安装、接线与调试

   5.巡更系统安装与调试

  6.系统运行维护作
