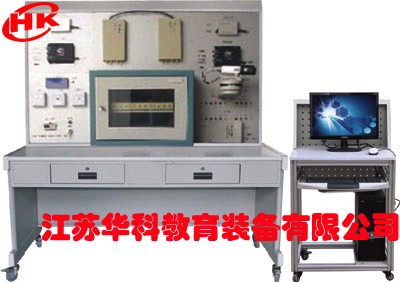

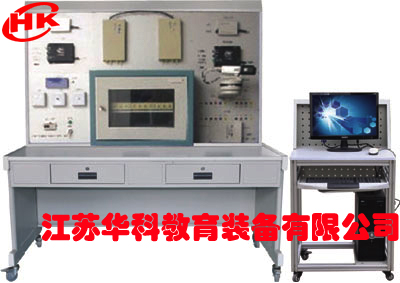

HKZHBX型综合布线系统实训装置

一、装置组成：

     本系统全部元器件均采用实物，整个实训装置主要由墙柜、110配线架、网络配线架、打线工具、超五类线、三类线索、水晶头、模块1、模块系统等组成。。并可与 光纤传输实训系统联网进行各种综合实训。

二、系统实训功能：
     能学习各种工具如网络钳、打线工具和导通测试仪的使用，能进行各种器材如配线架、模块、面板和跳线的安装与制作、能进行跳线的测试、使用及信息点导通测试、寻测与编号的训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。UNILAN U5E配线架采用了整合式设计，体积更小巧，可适应各种安装环境，性能更卓越，完全满足超五类综合布线系统要求，背面有保护PCB板的护板，并有防脱线护盖，保证长期使用下的性能良好。
三、系统技术指标：
 工作电压：9V干电池
 整机容量：0W
外型尺寸：150×70×180cm3
安全保护：9V低电压
 故障设置：具有故障设置系统
 四、实训项目
1、采用T568A、568B两种标准压接模块操作
2、采用T568A、568B两种标准制作水晶头实训项目
3、打线工具的使用操作
4、信息面板及防尘盖的安装操作
5、配线架的安装操作
6、标准墙柜设备安装操作
7、在超五类跳线压接线操作
8、标记、理线、打线、轧线操作
9、线路故障的判断与处理
10、线路的测试实训项目
11、测试报告的制作实训项目
12、按线路图将各部分连线
13、设计并安装一个简易应用系统
