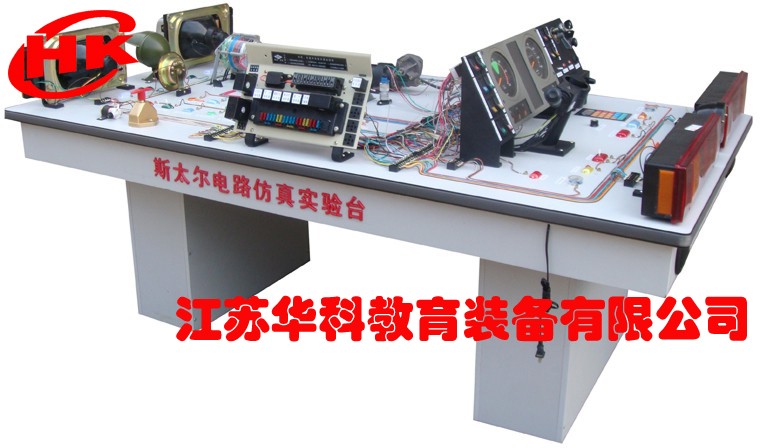

斯太尔电路仿真实验台

    我国引进的斯太尔技术在当时处于国际20世纪70年代末80年代初的水平。斯太尔技术的引进，为当时的中国重卡行业弥补了空缺，随后原中国重型汽车集团开始对斯太尔技术进行吸收、融合、国产化、自主研发和创新等各个阶段。1986年中国重汽技术发展中心成立后，先后组织了3次图纸、明细表的消化吸收和中文化工作。这些图纸的中文化保证了按计划组织生产和批量出车的要求，使斯太尔技术很快辐射到全国10多个省市的载重车生产厂和相关科研单位，并将斯太尔打造成国内先进的重型车产品平台。1989年6月，我国第一辆国产斯达-斯太尔重型汽车在济汽总厂下线。汽车仿真电路学生实习台是配合大专院校，部队、交通、公安系统汽车驾驶培训、交通汽校、驾培中心、技工学校、汽修等专业的教具之用，通过专业课程的教学和本模型演示，可清楚地了解汽车的内在部位的结构和作用，使学生很快地掌握专业知识。

一、结构功能特点：
    本产品为台式结构，整体采用优质双面板制作而成，外形美观大方，操作方便，透明直观，台上所示电路系统大部分均为实物，本台在老师的指导下，可同时供多位学生实习各类电器系统。比如，启动点火、仪表信号、照明信号等其它系统，老师可以在实验台上任何部位制造故障，由学生自行排除，也可以拆掉台上所有电器接头，要求学生按照汽车线路图自行安装。
二、规格安装说明：
外形尺寸：210×110×80cm

净重：80kg
电源：交流220V 50HZ

工作电源：直流12V
1、先将两小柜放好至规定距离，再将台面对准放好即可。
2、将台上电源插头接上220V交流电源，打开启动开关起动，进行演示。
３、本产品设有断线故障8例分别如下：

1）、空调

2）、电子风扇

3）、喇叭

4）、鼓风机

5）、雨刮

6）、启动

7）、近光

8）、远光。
三、工作内容：
1、启动系统正常工作情况、故障时情况。
2、点火系统可演示点火快慢及故障情况。
3、开关系统：

①、组合开关：分点火启动开关、转向开关、雨刮开关、喷水电机开关、变光开关、停车灯开关、喇叭开关

②、车灯开关、分小灯大灯

③、雾灯开关：分前雾灯后雾灯

④、危险灯开关、其余执行器开关（用模拟开关代替）。
4、仪表系统可演示发动机转速、时速、工作及故障情况，可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示等。
5、灯光系统：可演示大灯、小灯、前后雾灯、前转向灯、停车灯、左右转向灯、制动灯、倒车灯、危险报警灯、牌照灯等内部照明灯。
6、清洁系统：可演示刮水电机、喷水电机。
7、空调系统：可演示鼓风机、冷凝器风扇、其中压缩机、电磁阀、（用灯光显示代替）冷量开关、热敏开关、高压开关、室温开关、压缩机开关、空调水温开关（用模拟开关演示）
