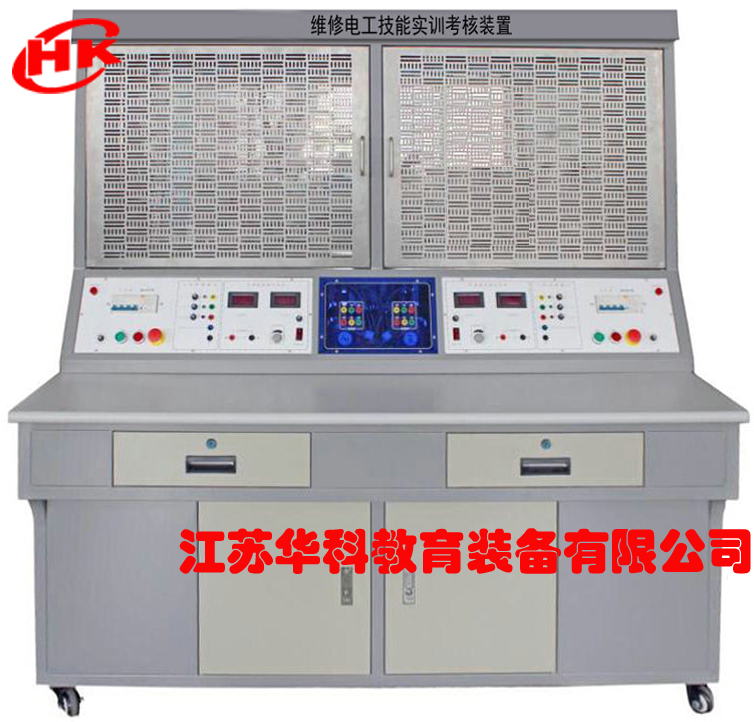

维修电工技能实训考核装置

一.产品概述：
   该套维修电工技能实训考核装置采用国际惯用的万能网孔板平台式设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，完成电力拖动线路、照明线路接线工艺的实训，达到“教”、“培”、“考”目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易 。同时采用了彩色蚀刻新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实训考核。

二、技术参数：
   1、工作电源：三相五线  380V±5％   50Hz
   2、安全保护：漏电保护（动作电流≤30mA）过流保护，熔断器保护
   3、外形尺寸：1500×750×1650mm
   4、额定功率：<0.5KW
   5、环境温度：－10℃ ～40 ℃
   6、相对湿度：<85%
   7、设备重量：150Kg

三、产品结构：
    1、桌身部分： 采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
   2、桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
   3、实训屏部分：整体采用钢木式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目，集成配备了各类电源。操作面板文字符号采用现代彩色蚀刻喷描技术处理，使面板标识清晰且经久耐用。实训屏配置有测量仪表及三相异步电机，可进行相应参数的测量及三相拖动电路的实训。
  4、多功能网板部分：多功能网孔板采用“门框式”设计，主体采用2mm厚的拉丝不锈钢板加工成型，网孔应用德国的先进工艺，采用改进型“横二竖六”椭圆长孔加工，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。

四、实验内容：
（1）、电力拖动部分：
  1、低压电器的识别
  2、三相异步电动机直接启动控制
  3、串联电阻降压启动线路
  4、三相异步电动机点动控制线路
  5、三相异步电动机自锁控制线路
  6、接触器联锁的三相异步电动机正反转控制线路
  7、直接启动及能耗制动控制
  8、按钮联锁的三相异步电动机接触器正反转控制线路
  9、电动反接制动控制线路
  10、双重联锁的三相异步电动机正反转控制线路
  11、工作台自动往返控制线路
  12、三相异步电动机顺序控制线路
  13、三相异步电动机多地控制线路
  14、三相鼠笼异步电动机的降压起动控制电路
  15、通电延时带直流能耗制动的Y-△起动的控制线路
  16、手动Y-△控制
  17、C620车床的接线、故障与维修
  18、电动葫芦电气控制
  19、铣床主轴与进给电动机的控制
（2）、照明部分：
  1、插座和一个开关控制一盏灯的控制与接线
  2、两个双联开关控制一盏灯的控制与接线
  3、三个开关控制一盏灯的控制与接线
  4、日光灯的控制与接线
