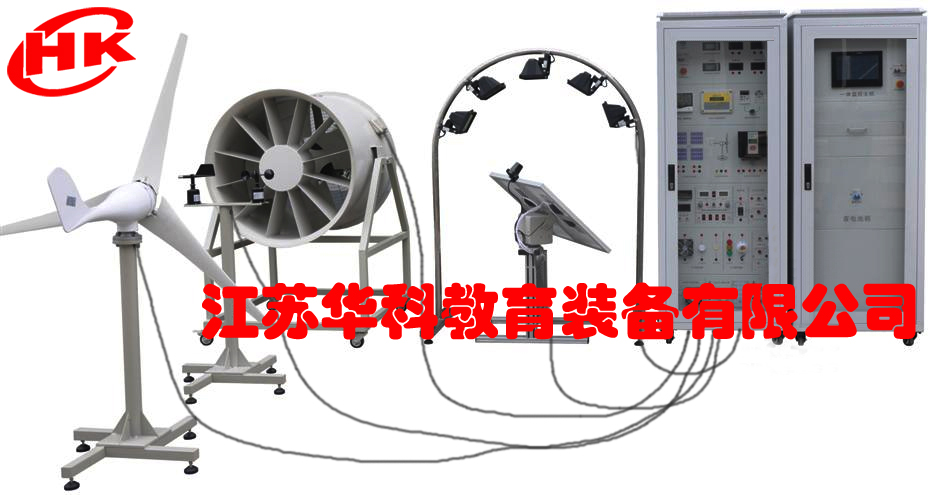

风光互补离(并)风发电实训系统

一、产品特点：

 1、系统实验平台集成了室内温/湿度，风速、风向等测量系统，让使用者操作起来更直观。

 2、系统采用32位数字化DSP技术，对蓄电池充放电进行全智能化的管理。

 3、系统同步电源，采用日本三菱IGBT模块（IPM）组装。具有高功率因数输出。

 4、系统面板上采用直观的数字表和液晶显示，方便用户了解系统当前工作状态。

 5、系统上的离网电源可以为用户提供交流220V纯正弦波交流电能。

 6、风光互补发电实训系统，可以让实训学生自行拆装移动，使用简便、无噪音、无污染。

 7、系统监控柜集成高性能一体计算机，可监控系统运行参数、并将运行数据长期保存或打印

二、技术参数：

1、太阳能电池板：

     太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。

1）、电池板：单晶硅/多晶硅

2）、最大输出功率：4*10W

3）、开路电压：21.24V（并联），4*21.24V（串联）

4）、短路电流：4*0.75A（并联），0.57A（串联）

2、自动跟踪单元：

     跟踪方式：双轴全自动跟踪；精度：±0.5°

     跟踪机构：带上电自检、无光自动复位

    水平回转角度：360° ；俯仰角度：180°

    控制器供电电源：DC 12V

    电机供电电源：DC 12V

   模拟太阳灯：飞利浦Q135/500W

3、风力发电机：

    额定功率：400(W)

    额定电压：12/24(V)

    额定电流：33.3/16.7（A）

    风轮直径：1.65(m)

    启动风速：1.5(m/s)

    额定风速：9.6(m/s)

    安全风速：35(m/s)

   工作形式：永磁同步发电机

   风叶旋转方向：顺时针

   风叶数量：3（片）

   风叶材料：玻璃增强聚丙烯材料

   电机材料：铝合金

4、模拟风洞模块：

     风量：32073 mз/h

    风压：388Pa

   转速：1440 r/min

   功率：2.2kW

   可调风速：0～13级连续可调

5、风光互补控制器规格 ：

    工作电压：16.8或33.6VDC

   充电功率Pmax ：650W

   光伏功率Pmax ：150W

   风机功率Pmax ：450W

   充电方式：PWM脉宽调制

   充电最大电流 35A

   过放保护电压 12.2V

   过放恢复电压 14.6V

   输出保护电压 16.8V

   卸载开始电压（出厂值）16.8V

   卸载开始电流（出厂值） 15A

     控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；

   负载为100W以下的12V/24V直流负载，控制单元一通道为常开输出，另一通道为多类定时输出（光控开、光控关，定时开、定时关，）。

6、离网逆变电源：

    直流输入电压：11～18VDC

    额定蔬出功率：300W

   输出电压：110/220VAC

   输出波形：纯正弦波

   输出频率：50Hz
