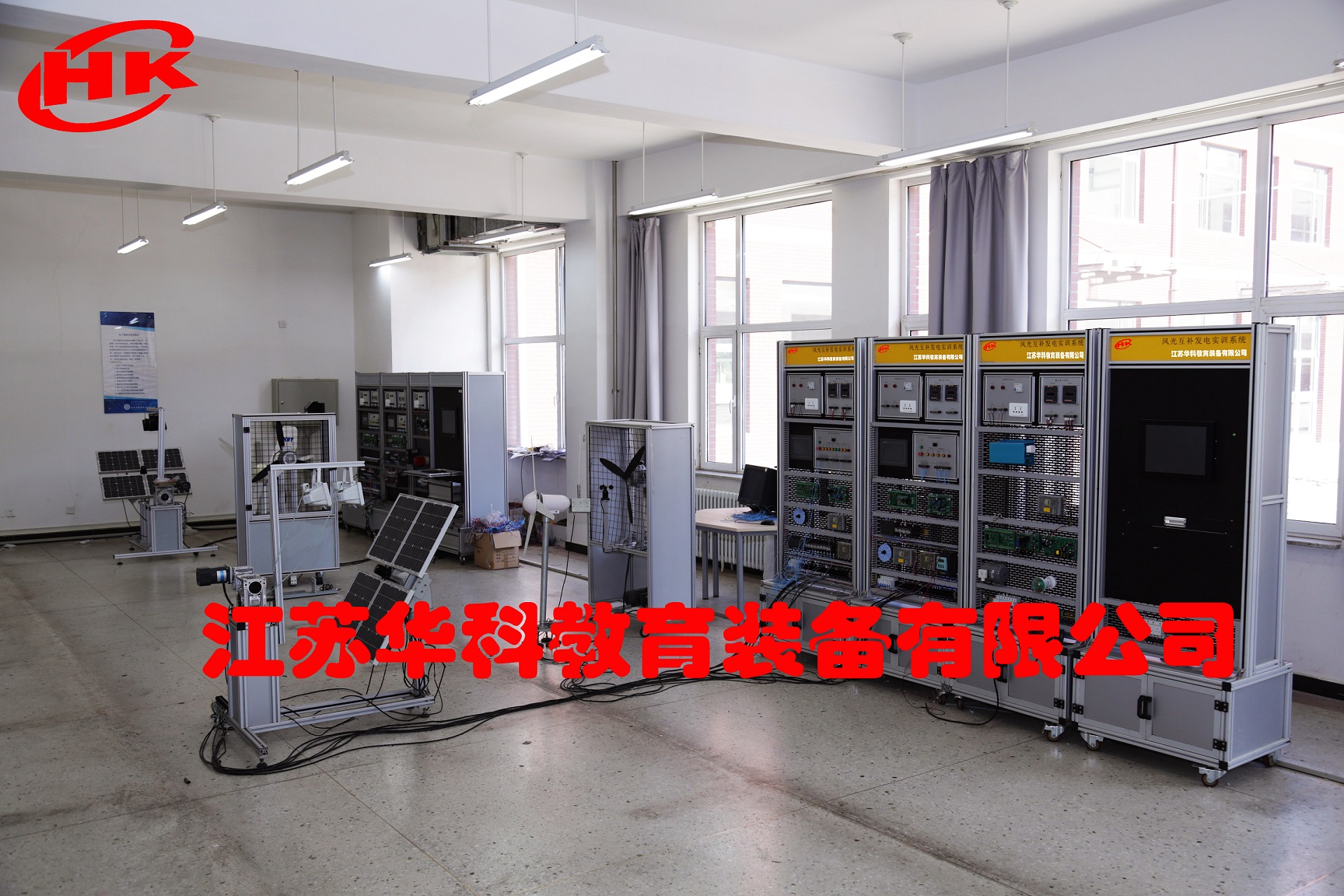

HKGFFD-1智能型光伏发电实训系统

一、系统组成:

    由光伏发电装置、光伏发电控制系统、逆变与负载系统、监控系统、光伏电站设计与仿真系统五个部分组成。

    1、光伏发电装置:

    1.1、光伏供电装置的组成:

      光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、直流电动机、接近开关、微动开关、底座支架等设备与器件组成。

    1.2、光伏供电系统的组成:

       光伏供电系统主要由光伏电源控制单元、光伏输出显示单元、触摸屏、光伏供电控制单元、充、放电控制单元、信号处理单元、PLC、继电器组、接线排、蓄电池组、可调电阻、断路器、12V开关电源、网孔架。

    2、光伏发电控制系统：

由控制器调节主板、蓄电池控制回路、充、放电控制单元和信号处理单元、蓄电池组成。

    3、逆变与负载系统：

       逆变与负载系统主要由逆变电源控制单元、逆变输出显示单元、逆变控制单元、直流升压单元、全桥逆变单元、逆变器参数检测模块、变频器、三相交流电机、发光管舞台灯光模块、警示灯、接线排、断路器、网孔架等。

    4、监控系统组成：

监控系统主要由一体机、键盘、鼠标、接线排、电源插座、通信线、微软操作系统软件、力控组态软件组成。
