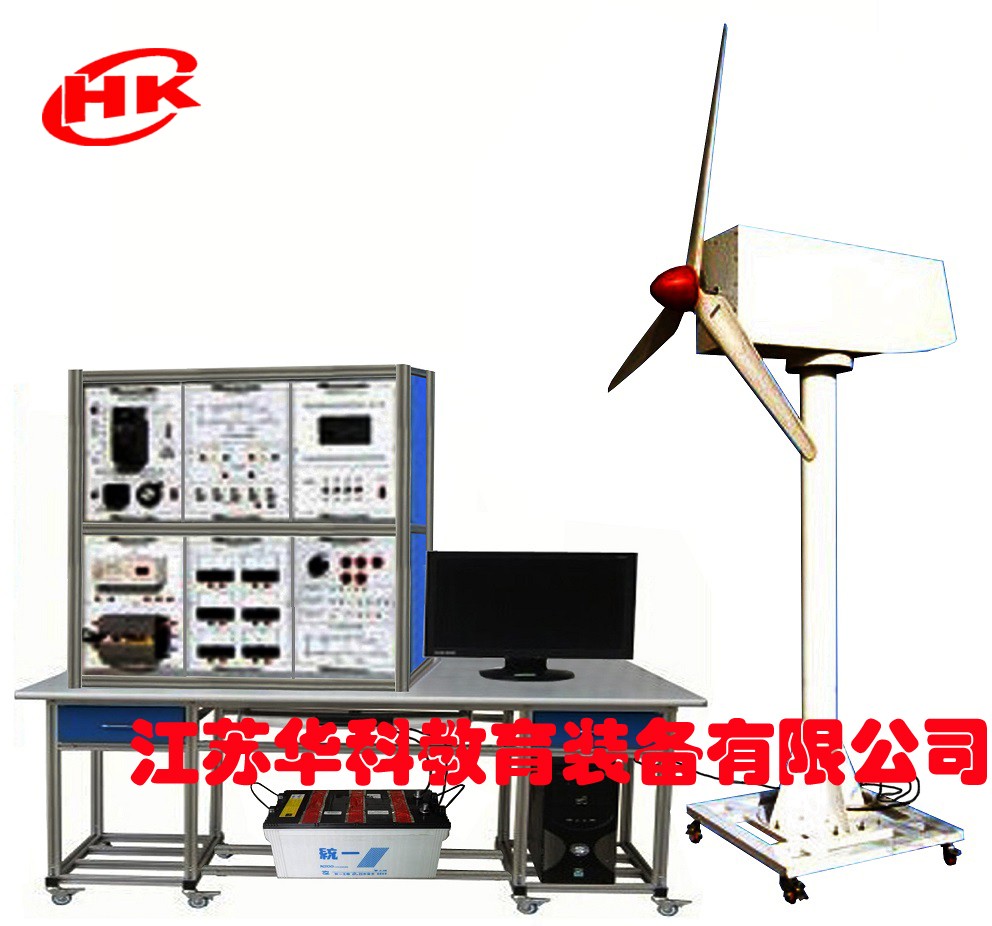

A型风力发电整流逆变实训装置

      风力发电整流逆变实训装置是基于风力发电的原理，以及电能的整流、储存和逆变而开发的。本装置还配备完整的刹车系统，由PLC控制液压系统完成。

一、技术参数：
工作电源：AC220±5％ DC24V
供电电源：单相三线AC220±5％ 50HZ
功耗：≤1000W
二、系统简介：
    本系统分为被控对象和控制单元两部分组成，被控对象单元 模拟风力发电装置、液压站和蓄电池组组成。控制单元由可编程控制器、变频器、指针表、充电控制器、逆变器终端负载等组成。
三、实验内容：
1、手动启停控制
2、待刹车手动启停控制
3、手动变频控制
4、待刹车的手动变频控制
5、自动控制
6、综合控制实验
7、刹车控制实验
8、变频器实验
9、充电控制实验
 1）接反保护试验
 2）控制器对蓄电池的过充保护实验
 3）控制器对蓄电池的过放保护实验
 4）防反充实验
10、单相离网逆变实验
11、发电功率测量实验
