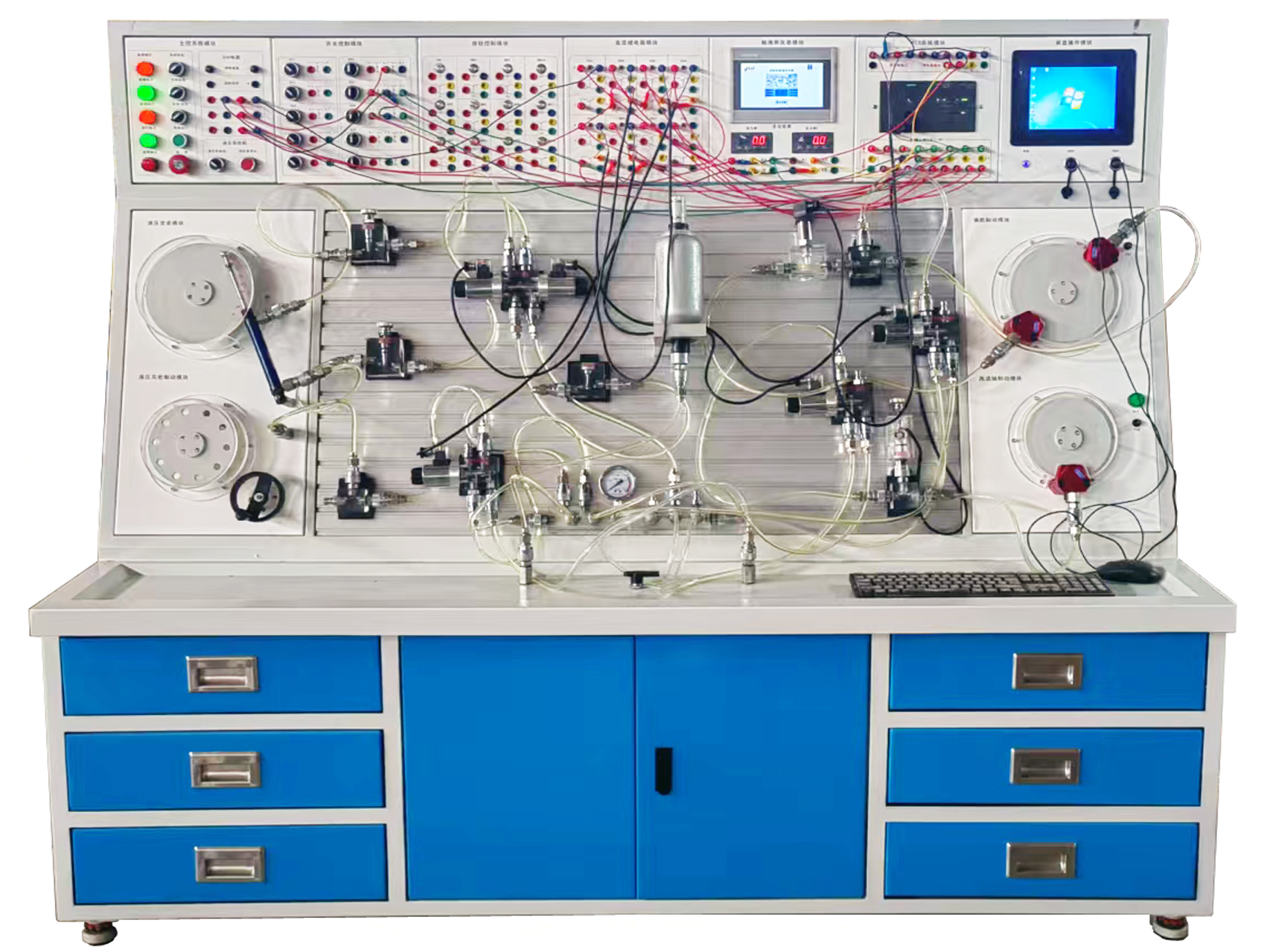

本风电机组液压系统实训台应包括操作台、液压回路搭接区域、电控回路搭接区域、  高速轴制动模 型、偏航制动模型、液压变桨模块、风轮锁模块、液压站、阀件及管路等，支持风电机组的液压与制动系 统的组装、液压回路维护与检修、模拟液压控制操作等训练，方便反复拆装和维护训练。所有阀件采用透 明材质，方便学员直观感知阀的原理。具体要求如下：确认高速轴制动模型、偏航制动模型、液压变桨模 块、风轮锁模块；模型转盘电动转动，液压制动。

(1)平台应参照在役典型风电机组的偏航制动系统、高速轴制动系统、变桨系统、风轮锁的液压控制原 理研制和开发；能够满足与风电机组相同的液压控制、液压元件维护与检修、液压回路维护与检修等方面 的培训要求。

(2)平台应覆盖操作台、液压站、偏航制动模拟装置、高速轴制动模拟装置、液压变桨模拟装置、风轮 锁模拟装置、液压阀件及其他用于搭建风电液压系统相关的模型、管件、管路。

(3)操作台：采用优质型材或铝合金材料制造，采用水平布局，支持风电机组偏航、变桨、高速轴、风 轮锁等组件的快装、快拆和快换，提供专用连接接口。

(4)液压站：额定压力不超过2MPa,同时能够提供偏航、变桨、高速轴、风轮锁等组件正常运行的液压 驱动力，而不造成人员安全风险。

(5)偏航制动模拟装置：应采用与风机偏航制动相同的外观结构，能够模拟偏航制动和偏航阻尼过程，制动力矩可调。

(6)高速轴制动模拟装置：应采用钳式结构，制动盘采用优质型材，表面作耐磨处理。

(7)液压变桨模拟装置：应采用优质型材或铝合金材料，液压变桨模拟装置外观可见。

(8)风轮锁模拟装置：应采用优质型材或铝合金材料，要求风轮锁结构和风轮锁紧过程直观可见。

(9)阀件：采用液压系统阀件及管路，并能灵活快速地安装在操作台上。

(10)平台应定制化设计和制造，能够满足开展10种以上有关液压元件、液压管路、典型控制回路等方面的认知和专项技能训练要求。

(11)主要零部件及工装需要经过必要的安全处理和外观处理，避免人员的划伤、砸伤或刮伤。

(12)平台总体尺寸不小于：长2000×宽800×高1700mm 。整体重量不超过450kg。

(13)操作台面增加油路总开关，标注开关状态。

(14)提供平面布置图和三维效果图。

(15)提供PLC编程工具。
